Желая держать Вас в курсе важных обновлений, мы рады сообщить о том, что у нас новое поступление мебельных винтов DIN 7420 - винт-стяжка с цилиндрической головкой.
Винты доступны в двух исполнениях: оцинкованные и черный оксид.
Мы тщательно следим за ассортиментом нашей продукции, делая его максимально востребованным.
Узнать цену, заказать можно в каталоге или по телефону +7 (495) 632 00 56

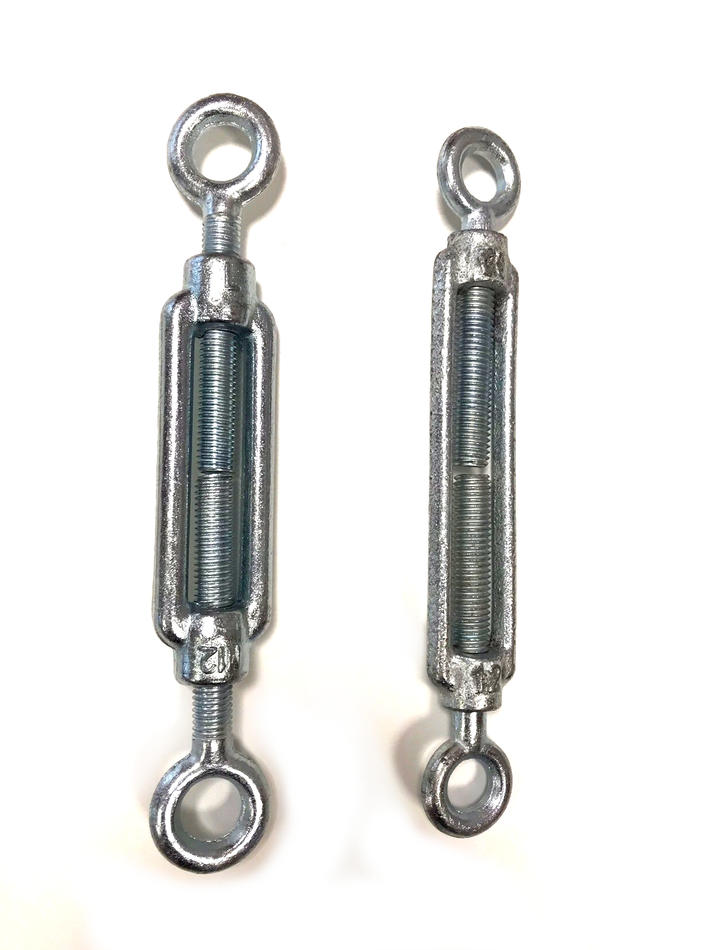

| Соответствует стандарту | Не соответствует стандарту |
|
|
|
|
|
Размер: m10; Вес: 268г. |
Размер: m10; Вес: 166г. |
|
|
|
Размер: m12; Вес: 394г. |
Размер: m12; Вес: 273г. |
|
|
|
Размер: m20; Вес: 1687г. |
Размер: m20; Вес: 1248г. |
|
|
| Размер: m12. | Размер: m20. |
Не верно писать на изделиях с углом в 30° и 45° букву М, обозначающую метрическую резьбу. При нагрузке более 5 тонн, использование бракованной шпильки может привести к трагичным последствиям!
В интернете встречается информация, что угол метрической резьбы в 45° можно считать допустимым «с точки зрения более низкой цены». В конечном счете потребитель сам определяет риски и берет на себя ответственность за приобретенные изделия.
Компания Градиент-Метиз готова поставить шпильки DIN 975 необходимого Вам качества по Москве или в регионы по соответствующей цене. Наши менеджеры готовы Вам помочь с выбором по
тел. +7 (495) 632 00 56.
|
Размер резьбы, d |
М2 |
М2,5 |
M3 |
(M3,5) |
M4 |
M5 |
М6 |
|
Номинальная длина, l |
Вес (7,85 кг/ дм3) кг в 1000 штук |
||||||
|
1000 |
18,7 |
30 |
44 |
60 |
78 |
124 |
177 |
|
2000 |
37,4 |
60 |
88 |
120 |
156 |
248 |
354 |
Размер резьбы, d | М8 | М10 | М12 | (M14) | М16 | М18 |
M8x1 | M10x 1.25 | M12x1.5 | (M14x1.5) | M16x1.5 | (M18x1.5) | |
- | M10x1 | M12x1.25 | - | - | - | |
Номинальная длина, l | Вес (7,85 кг/ дм3) кг в 1000 штук | |||||
1000 | 319 | 500 | 725 | 970 | 1330 | 1650 |
2000 | 639 | 1000 | 1450 | 1940 | 1660 | 3300 |
Размер резьбы, d | М20 | (М22) | М24 | (M27) | М30 | (М33) |
M20x1.5 | M22x1.5 | M24x2.0 | (M27x2.0) | M30x2.0 | (M33x2.0) | |
Номинальная длина, l | Вес (7,85 кг/ дм3) кг в 1000 штук | |||||
1000 | 2080 | 2540 | 3000 | 3850 | 4750 | 5900 |
2000 | 4160 | 5080 | 6000 | 7700 | 9500 | 11800 |
Размер резьбы, d | М36 | (М39) | М42 | (M45) | М48 | (М52) |
M36x3.0 | M39x3.0 | M42x3.0 | (M45x3.0) | M48x3.0 | (M52x3.0) | |
Номинальная длина, l | Вес (7,85 кг/ дм3) кг в 1000 штук | |||||
1000 | 6900 | 8200 | 9400 | 11000 | 12400 | 14700 |
2000 | 13800 | 16400 | 18800 | 22000 | 24800 | 29400 |
Размеры, указанные в скобках, применять не рекомендуется.
Значения массы указанны для резьбовых стержней с крупным шагом резьбы.
Как правило, резьбовые стержни хранятся в наличии только с крупным шагом резьбы.
|
Материал |
Сталь |
Нержавеющая сталь |
Цветные металлы |
|
|
Общие требования |
DIN ISO 8992 |
|||
|
Резьба |
Поле допуска |
6g |
||
|
Стандарт |
DIN 13 часть 15 |
|||
|
Механические свойства |
Класс прочности |
4.6, 5.6, 8.8, 10.9 |
A2-70; A4-80 |
CuZn, Al |
|
Стандарт |
DIN EN 20 898 часть 1 (программа испытаний B) |
DIN ISO 3506 |
DIN EN 28 839 |
|
|
Допуски размеров, отклонения и формы |
Класс точности |
A |
||
|
Стандарт |
ISO 4759 часть 1 |
|||
|
Поверхность |
DIN 267 часть 2 применяется для контроля шероховатости поверхности. DIN EN 26 157 часть 3 shall apply with regard to the permissible surface discontinuities. DIN ISO 4042применяются в отношении оцинкованной защиты поверхности. DIN 267 часть 10 применяется для покрытий горячим цинком. |
|||
|
Приемочный контроль |
согласно DIN ISO 3269 |
|||
Маркировка классов прочности осуществляется по ГОСТ Р 52627-2006 штамповкой на торце шпильки, например «12.9».
Так же, существуют альтернативные способы маркировки цветом или символом с торца.
Углеродистая сталь
Класс прочности | 5,6 | 8,8 | 10,9 | 12,9 |
Символьная маркировка |
|
|
|
|
Цветная маркировка |
|
|
|
|
Нержавеющая сталь
|
А2 |
А4 |
|
|
|
Болт DIN 6921 с фланцем
Размеры: М14Х50, М14Х60, М14Х100, М16Х50, М16Х60 и д.р.
Гайка DIN 6927 фланцевая самостопорящаяся цельнометаллическая
Размеры: М14, М16 и д.р.
Для получения подробной информации или приобретения обращаться по телефону, указанному на сайте или через форму обратной связи.
Суть технологии термодиффузионного цинкового покрытия по технологии ЛЕВИКОР состоит в том, что антикоррозийное покрытие формируется в результате насыщения цинком поверхности металлических изделий в порошковой среде при температуре 280—390°С, причем выбор температурного режима зависит от типа стальных изделий, марки стали и требований производителей деталей.
Такая технология позволяет получить любую толщину покрытия в диапазоне от 5 до 100 микрон по требованию заказчика без изменения технологического процесса. Процесс происходит в закрытом нагреваемом контейнере с добавлением к обрабатываемым деталям специальной насыщающей смеси.
Технология цинкования ЛЕВИКОР обладает следующими преимуществами:
Сравнительный анализ возможностей коррозионной стойкости
|
№ п/п |
Параметры |
Горячее цинкование с последующим центрифугированием |
Гальваническое цинкование |
Термодиффузионное цинкование «Левикор» |
|
1. |
Т 0 процесса |
от 450 0С до 540 0С |
20ºС |
от 290 0С до 400 0С |
|
2. |
λ покрытия |
30 ÷ 60 мкм |
6-15мкм |
5 ÷ 100 мкм (через 5 мкм) |
|
3. |
Материал |
Сталь (не предсказуемо с содержанием Si0,05 ÷ 0,15 %пик Санделина) |
Сталь (кроме высокопрочной) |
Сталь, чугун, бронза, латунь, медь (все без ограничений по хим. составу) |
|
4. |
Крепеж |
от М 10 до М 50 |
от М 4 до М 50 |
от М 4 до М 90 (больше не пробовали) |
|
5. |
Отверстия в деталях: |
сквозные |
сквозные |
любые отверстия, включая тупиковые |
|
6. |
В деталях: |
отсутствие карманов, полные замкнутые сварные швы по контурам накладок |
отсутствие карманов, желательно без сварных швов |
Без ограничений |
|
7. |
Высокопрочная группа крепежа |
Нет (отпуск металла) |
Нет (кислотное травление, опасность возниковения водородного охрупчивания) |
Без ограничений при температуре отпуска выше 300 0С |
|
8. |
Коррозионная стойкость в камере нейтрального соляного тумана |
480-500 часов |
96 часов |
До 1500 часов |
|
9. |
Дуплексное покрытие |
Низкая адгезия, высоко затратная подготовка |
Низкая адгезия, высоко затратная подготовка |
Высокая адгезия, стойкость в камере нейтрального соляного тумана до 2500 час. |
|
10. |
Упрочнение поверхности |
Снижение твердости по сравнению с основой |
отсутствует |
Упрочнение 1÷2 едHRС на поверхности основы |
| 11. |
Коэфф. трения |
Высокий, задир на крепеже, высокое усилие свинч. |
низкий |
Низкий, увеличение циклов свинчивания на крепеже, меньшее усилие свинч. |
|
12. |
Подготовка поверхности |
Химическое травление |
Химическое травление |
Экологически чистое |
|
13. |
Ведение процесса цинкования |
«Белые дымы» |
Присутствие CrVI,III |
Экологически чистое |
В процессе сварки нержавеющей стали образуется шов, который не удовлетворяет по своей коррозионной стойкости и внешнему виду потребительским требованиям и положениям стандартов. Для сохранения коррозионной стойкости, шов необходимо обработать после сварки. Мы предлагаем систему Globex для очистки сварных швов от окалины , следов ржавчины побежалости . Вместе с процессом очистки идёт процесс пассивации сварного шва ( создание слоя из оксида хрома) для защиты нержавеющей стали от коррозии.
Матовые области при сварке могут быть легко отполированы с помощью функции полировки в аппаратах серии GX1048, GX 1046, GX 1050, GX 1051.
С помощью аппаратов GX 1048, GX 1050 на нержавеющую сталь можно наносить химически стойкую маркировку . Надписи могут быть яркими и тёмными , четкими как из лазерного принтера , что позволяет наносить логотипы , штрих коды , qr-коды высокого качества.
В данной статье речь пойдет о том, что следует учитывать при покупке кровельных метизов.
Строительный рынок предлагает большое разнообразие крепежных
элементов. Критерии, на которые следует обратить внимание,
когда вы
приобретаете
Метизы для кровельных работ:
При выборе саморезов следует также учитывать качество стали, из которой они изготовлены, и остроту заточки кончика. От этого будет зависеть герметичность фиксации покрытия на обрешетке, а также то, как крепеж справится со статической и динамической нагрузкой. Например, при наклоне 5 градусов он должен выдержать 20 000 колебаний кровельного материала.
Чтобы проверить качество самореза, рекомендуется сжать шайбу пассатижами. Если краска не лопнет, а резиновая прокладка будет плотно сидеть на месте, значит, это хороший крепеж. Наиболее качественные из них отмечены специальным клеймом. Прокладка таких саморезов изготовлена из прочной, но эластичной вулканической резины.
Порошковая краска, которая наносится на саморезы, позволяет подобрать их оттенок таким образом, чтобы он совпадал с колером покрытия. Благодаря этому метизы практически невидны на фоне кровли.
Качественные кровельные гвозди должны иметь специальное цинковое покрытие, которое защищает их от коррозии и продлевает срок службы. При этом их стоимость ниже, чем у саморезов из легированной стали.
Размеры метизов зависят от целей и вида монтажных работ. Чтобы прикрепить листовые кровельные материалы к деревянной обрешетке, требуются саморезы длиной 28 или 35 мм и стандартным диаметром 4,8 мм. Доборные детали фиксируются крепежом 50 или 70 мм. Для соединения кровельных листов понадобятся саморезы 20 мм. Кровельные гвозди общего назначения имеют длину 40 мм, диаметр — 3,5 мм. Шиферные крепежи — от 70 до 120 мм в зависимости от высоты волны покрытия.
В качестве крепежного инструмента для стандартных саморезов обычно необходим ключ под восьмерку, хотя, как правило, для этих целей применяют шуруповерт с соответствующей битой.
Это метиз с нарезанной острой резьбой. Одна треть стержня, там, где расположена головка, гладкая. Другие две трети крепежа имеет резьбу с небольшим наклоном. Металлоизделие оканчивается затупленным выступом.
Данный крепежный элемент используется при работе с деревом и металлом. Он различается по шлицам, которые выполняют функцию передачи образующегося крутящего момента к шурупу от инструмента, резьбе и головке (она бывает полукруглой, потайной или полупотайной).
Этот метиз появился в арсенале слесарей и плотников сравнительно недавно. Первоначально саморезы назывались еврошурупами и использовались для работ с гипсокартоном, однако с течением времени были переименованы и получили более широкое применение.
Данный крепеж также имеет головку или шляпку со шлицом на одном конце стержня и наконечник на другом. Однако если у шурупа он тупой, то у самореза острый, как сверло.
Еще одно отличие самореза — меньший диаметр. Данный метиз тоньше шурупа и, соответственно, выдерживает меньшую нагрузку. Если крепить тяжелые элементы в очень плотные, твердые поверхности, саморез может сломаться, в то время как шуруп лишь незначительно деформируется.
В нашем случае — метизы оптом. То есть можно заказать гайку из нержавейки шестигранную низкую с фаской, размером от М1,6 до М10, а можно — DIN 439А, ГОСТ 5916 или ISO 4035, 4036, 8675. Вы получите то же самое!
Благодаря ей работать с изделиями и деталями, в т. ч. метизами, гораздо проще, т. к. стандартизированная продукция взаимозаменяемая. Каждый производитель выпускает товар, соответствующий единым требованиям. Их диктует центральный орган: Немецкий институт по стандартизации, Международная организация по стандартизации, Межгосударственный совет по стандартизации, метрологии и сертификации или Европейский комитет по стандартизации.
| DIN | Deutsches Institut für Normung. Это немецкий институт стандартизации, основанный более 100 лет назад. Сегодня DIN — один из ведущих мировых авторов стандартов. Он применяется в том числе для метизов, не прошедших сертификацию по ISO или не нуждающихся в ней. |
| EN | European Norm. Эти стандарты действуют в рамках Евросоюза. Они часто базируются на ISO. В таком случае применяется двойное обозначение (EN ISO). При этом номер и описание стандартов остаются неизменными. |
| ISO | International Organization for Standardization. Это международный стандарт качества, принятый во всем мире. |
| ГОСТ | Это основная категория стандартов в СССР, до сих пор действующая в странах СНГ. |
| ГОСТ Р | Система требований к качеству продукции, предъявляемых российским центральным органом стандартизации. |
| DIN-EN | Соединение немецкого и европейского стандартов (номер DIN идентичен номеру продукции в EN). |
| DIN-EN-ISO | Стандарты, разработанные и изданные ISO совместно с Европейской комиссией по стандартизации. |
Это общая, вводная информация. Если же вас интересует таблица стандартов для болтов, саморезов, заклепок, шурупов и других метизов, получить данную информацию вы можете у менеджеров отдела продаж. Специалист сообщит ее устно, а если необходимо, то отправит файлы по электронной почте. Наш e-mail: sale@gradient-metiz.ru.
]]>В данной статье мы подробно остановимся на каждой разновидности крепежей из нержавейки и других материалов, соединяющих различные детали одного целого.
Дюбель. Он монтируется в несущее основание, чтобы на эту опору можно было установить еще один крепежный элемент. Как правило, это шуруп или саморез. Дюбели различаются степенью граничной нагрузки среза и растяжения на крепежный стержень. То есть одни комплектующие могут использоваться только в быту, другие — в строительстве и на производстве.
Анкер. Он выполняет такую же функцию, как и дюбель, но в отличие от него является комбинированным самостоятельным крепежным элементом. Вмонтированный в основание, анкер удерживает какую-либо конструкцию.
Гвоздь. Это металлический стержень, заостренный на одном конце и с тупой шляпкой на другом. Она необходима для вколачивания скрепы. Сегодня существуют десятки разновидностей гвоздей. В продаже есть паллетные, гребенчатые (с поперечными насечками на стержне), трефовые (с продольными канавками), обойные (с декоративной шляпкой), финишные и т. д. Другими словами, в продаже есть метизы на все случаи жизни.
Шуруп. Это металлический стержень, 2/3 которого имеют резьбу с небольшим наклоном. Конец шурупа имеет выступ, но при этом выглядит затупленным. Данный крепежный элемент различается по шлицам (выполняют функцию передачи образующегося крутящего момента к шурупу от инструмента), резьбе и головке.
Саморез. Это «эволюционировавший» шуруп. Диаметр его сечения сужается книзу, наконечник острее, а резьба выполнена под большим наклоном. Вид саморезов зависит от материалов, которые необходимо скрепить.
Гайка. Крепежное изделие с отверстием, на которое нанесена резьба. Оно используется в механико-сборочных производствах для создания разъемного соединения деталей. Классическая форма данных метизов — шестигранник. В продаже есть также квадратные гайки, круглые с насечкой, «барашки» и т. д.
Болт. Он представляет собой стержень с 4 или 6-гранной головкой на одном конце и частичной резьбой на другом. Он применяется для соединения разъемных механизмов машин и строительных сооружений. Конструкция метиза различается в зависимости от сферы его применения.
Винт. Он представляет собой стержень с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом. Элементом, передающим усилие, выступают головки, шлицы в торце стержня и т. д. Данный метиз требуется для соединения деталей, одна из которых может иметь внутреннюю резьбу. То есть он вкручивается, тогда как болт, имеющий похожую конструкцию, проходит насквозь, а затем на него накручивается гайка.
Шайба. Это кольцевая деталь крепежа, которая подкладывается под гайку или головку болта/винта. Она используется для увеличения площади опоры, устранения перекоса гайки или головки винта и т. д. Шайбы бывают сферическими, стопорными, концевыми и т. д.
Шплинт. Данный метиз применяется в механизмах для фиксации в определенном положении заклепок, гаек или осей.
Получить больше информации о данных металлоизделиях вы можете у специалистов нашего отдела продаж. Или откройте каталог метизов.
]]>
Эти нержавеющие металлические изделия имеют класс прочности 8.8., 10.9 и 12.9. Такие параметры достигаются термообработкой — поэтапной закалкой и отпуском. Благодаря этому молекулярная структура металла становится более упорядоченной, что отражается на свойствах метизов. Данные изделия лучше сопротивляются механическим нагрузкам и другим внешним воздействиям.
Их изготавливают из низкоуглеродистых и легированных сталей марок 40Х, 20Г2Р, 65Г, 10КП, 20КП, 10, 20, 35. Все процессы выполняют на высокотехнологичном оборудовании. Резьба на детали накатывается автоматически, заготовки обрабатываются методом горячей и холодной высадки, после чего их обжигают в электропечи.
Себестоимость данных метизов выше, что объясняется технологическими особенностями их производства. Однако при выборе изделий, перфорированных, приварных и т. д., необходимо ориентироваться на продолжительность периода их эксплуатации. У высокопрочных комплектующих он бессрочный. Такой перфорированный крепеж сделает более прочной и долговечной всю строительную конструкцию. Это снизит расходы на техническое обслуживание объекта. А приварной крепеж обеспечит высокую прочность соединения, не оставляя следов с обратной стороны.
